Accueil > Liste de Produits > Filtre EMI AC > Filtre triphasé > Filtres EMI / RFI à deux phases triphasées à courant alternatif triphasées
Filtres EMI / RFI à deux phases triphasées à courant alternatif triphasées
  • Filtres EMI / RFI à deux phases triphasées à courant alternatif triphasées

Filtres EMI / RFI à deux phases triphasées à courant alternatif triphasées

    Type de paiement: T/T
    Incoterm: FOB,CFR,CIF,EXW
    Quantité de commande minimum: 2 Piece/Pieces
    Délai de livraison: 7 jours
Contacter Maintenant

Informations de base

Modèle: FT320

Rated Voltage: 250/440VAC

Operating Frequency: 50/60Hz

Rated Current: 0.5~2000A@40℃

Test Voltage: 2250VDC, 3S(line-line); 2700VDC, 3S(line-ground)

Climatic Category(IEC 60068-1): 25/085/21(-25℃/+85℃ Damp Heat Test For 21 Days)

Additional Info

Détails d'emballage: Carton

productivité: 500,000pcs annually

marque: FILTEMC

transport: Ocean,Air

Lieu d'origine: Jinan

Certificats : ISO9001, CE, UL, TUV, RoHS

Code SH: 8548900001

Hafen: Qingdao,Jinan,Beijing

Description du produit

Il est possible de personnaliser les filtres EMI / RFI en deux phases en trois phases en courant alternatif en fonction des besoins du client.

Citation rapide. Les échantillons seront prêts pour l'expédition dans les 3 jours.

Inspection à 100% pour les produits commandés. Pas beaucoup de temp.

Caractéristiques et avantages du filtre EMI AC:


  • Convient pour l'alimentation triphasée triphasée.
  • La série FT320 comprend des filtres triphasés triphasés hautes performances à deux niveaux et mode commun.
  • Les séries FT3200 sont des filtres à deux étages comprenant un mode commun et un mode différentiel avec un effet de filtrage renforcé des interférences de mode différentiel.
  • Excellent effet de filtrage en mode commun et différentiel pour les interférences de 10KHz à 30MHz.
  • Versions haute tension 520 VCA ou 690 VCA en option.


Applications typiques du filtre de ligne AC:


  • Largement utilisé pour toutes sortes d'unités électriques avec style style de connexion
  • machine d'impression, équipement d'emballage
  • équipement textile, climatiseur industriel
  • UPS, équipement médical, etc.

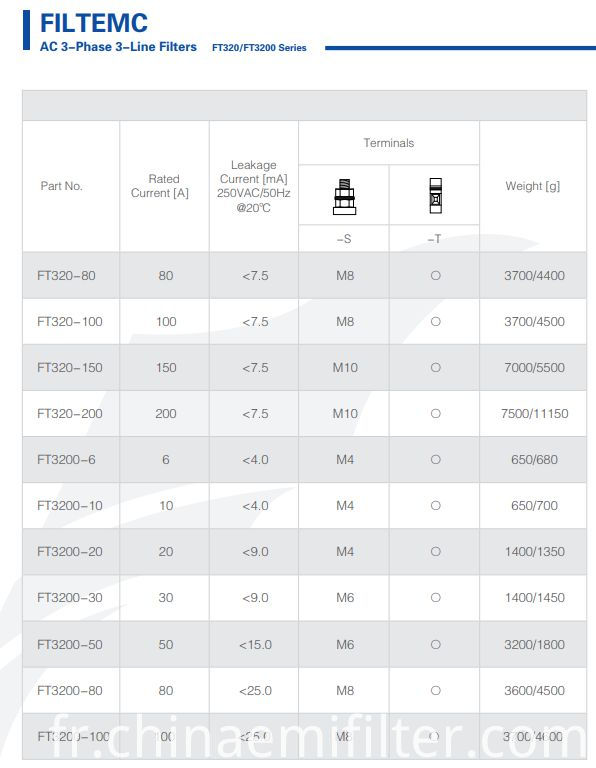

1-2 Technical Data of FT320 Series EMI Filters


Technical Data Of Ft320 Series Emi Filters



Remarque importante sur l’application du filtre de ligne d’alimentation en courant alternatif:

1. Stockage des filtres EMI: Les filtres EMI ne doivent pas être laissés dehors sous la chaleur du soleil ni exposés à la pluie. Ils doivent être stockés dans un entrepôt bien ventilé, à une température ambiante comprise entre -30 et + 65. humidité relative de l'air inférieure à 90% et absence de liquide ou de gaz corrosif.

2. Installation des filtres EMI:


  • Les filtres EMI doivent être installés à l'entrée d'alimentation et la ligne à l'intérieur du châssis doit être aussi courte que possible pour réduire les interférences rayonnées.
  • Les lignes d’entrée et de sortie des filtres EMI ne doivent pas être intersectées ni attachées par une chaîne.
  • Assurez-vous que la bride de montage est complètement mise à la terre et veillez à ce que le câble de terre soit aussi court que possible si les filtres sont connectés à un autre appareil.
  • Si la borne est un goujon, utilisez deux clés pour serrer l’écrou lors du raccordement afin d’éviter la rotation du goujon et ainsi provoquer des modifications du circuit interne et par conséquent des arcs de filtre, des courts-circuits, une panne ou une détérioration de l’effet de filtrage. Utilisez d’abord la clé 1 pour fixer l’écrou de la vis près du boîtier en métal, puis utilisez la clé 2 pour serrer l’écrou de la vis devant (figure 1), sinon les bornes risquent d’être endommagées. Appliquez la même chose pour la connexion d'autres phases.
  • Veillez à ce que les outils de fixation du goujon soient à la verticale du boîtier métallique du filtre lors de l’installation des filtres sur les borniers (voir Figure 2), ne doivent pas basculer (figure 3), faute de quoi les borniers pourraient être endommagés.


3. Rappel et avertissement:

Veuillez lire tous les avertissements de sécurité et les instructions avant d’installer les filtres et de les mettre en service:


  • Ne prenez pas les bornes comme point d'appui lorsque vous déplacez les filtres afin d'éviter toute distorsion, desserrement ou cassure des bornes.
  • Les connexions de terre de protection doivent être les premières à être effectuées lors de l’installation du filtre CEM et les dernières à être déconnectées.
  • Les filtres génèrent un courant de fuite, assurez-vous qu’ils sont bien mis à la terre avant de les mettre en service.
  • Si le courant nominal est supérieur à 50 A, nous recommandons une mise à la terre par les bornes de terre, mais pas uniquement par le boîtier métallique des filtres.
  • Danger de choc électrique: Les filtres CEM contiennent des composants qui stockent une charge électrique. Des tensions dangereuses peuvent persister aux bornes du filtre pendant plus de cinq minutes, même après la mise hors tension. Les conditions de fonctionnement du filtre EMI doivent être conformes aux paramètres techniques indiqués sur l'étiquette, une surtension ou une surcharge pouvant endommager les filtres. Il est suggéré de prendre les mesures de protection appropriées actuelles.
  • La chute de courant se produit lorsque la température ambiante augmente, ne pas suivre l'exigence de chute de courant peut entraîner un dépassement inadmissible de la température du composant, entraînant une réduction de la durée de vie des filtres.
